b00-st.jpg Frachtsegler "Marlene"
Baubericht von Peter Schuster

Maßstab: 1:24
Rumpflänge: 165 cm
Länge über alles: 225 cm
Höhe gesamt: 163 cm
Rumpfbreite: 33 cm
Verdrängung: 18 kg


[alt/neu] [Rumpf] [Ruder] [Beplanken] [Ständer] [Geschwür] [Hilfsantrieb]
[Elektrik] [Balkweger] [Deck einbauen] [Deck beplanken] [Adler] [Ankerwinde] [Topsegel]
../../button4.gif Aus Alt mach Neu -.-

Vorweg: Es war 1982 als ich mich nach einigen anderen Modellen entschloß einen Segler zu bauen. Am besten gefiel mit ein Foto eines Neufundlandschoners, das ich in einer Modellbauzeitschrift gefunden hatte, und ein Baubericht von Franz Ammon, der mit Mut machte (damals). Eine Bedingung war: Alles sollte in den Kofferraum meines Jahreswagens passen; dies ergab eine Länge (max. Breite des Kofferraumes) von ca. 135 cm + eine Hand links und rechts (mit Haut).

Es war gar nicht so einfach, so ohne vernünftigen Plan aber mit viel Begeisterung, und nach damals moderner Bauweise. Also Styropor im Baumarkt mit Kleber zu einem entsprechend großen Klotz zusammen geklebt. Die Platten waren 2 cm dick und der Kleber mit Dispersionsfarbe dunkel eingefärbt, um die Konturen mit Säge, Raspel und grobem Schleifpapier herauszuarbeiten. Das Ganze wurde dann mit mehrfachen Glasfasergewebelagen und Epoxidharz über-laminiert, mit Klebespachtel für Styropor glattgestrichen, mit dem Erfolg, daß das Styropor aus dem Rumpf nur mit äußerster Mühe wieder herauszubekommen war.
Ein anderes Manko dieses Rumpfes war sein großes Gewicht, weil ich im Kielbereich etwa 9 kg Bleistangen mit eingeharzt hatte. Damit war das Modell unhandlich zu transportieren und vor allem bei starken Wind legte es sich ganz schnell weg. Auch die Rumpfform war wenig schnittig, so daß Am-Wind-Segeln bei stärkeren Wind schlecht funktionierte, das Modell lag auf der Seite und stampfte sich in der Welle fest.
Anfangs hatte ich keinen Hilfsmotor eingebaut (als stolzer Segler). Aber als dann mal abends der Wind ausging, das Modell langsam ins Schilf trieb und ich es von der Landseite, durchs Schilf hindurch holen wollte, bin ich mit den Füßen im Schlamm stecken geblieben und beinahe ersoffen. Naß und frustriert, dafür splitternackt ohne Schuhe im Auto nach Hause, geduscht und umgehend ein Loch für den Einbau eines Hilfsantriebes gebohrt. Nach einigen Wochen Beruhigung mußte ich feststellen, daß das Loch an einer ziemlich falschen Stelle war (siehe Bild 1 und 3).

1986 in Lahr, links der Mitte noch mit weißen Segeln, ohne Bugspriet
Erstausstattung mit weißen Segeln
1. 1986 in Lahr
2. Stuttgart Leuzebad
3. ohne "Geschwür" drunter dafür aber mit einem 2 mm dicken Messingblechstreifen unten konnte das Modell mit zwei Fingern bequem an Land gezogen werden

In der Zwischenzeit hab ich dann die Segelgarnitur mehrfach geändert. Die IG minisail war entstanden und der Erfahrungsaustausch während des gemeinsamen Segelns half mir dabei, die Schwächen der Eigenkonstruktion allmählich auszumerzen.

Zweitausstattung mit braunen Segeln und Bugspriet
4. Fühlingen 2006
5. Duchkov 2006
6. Eisweiher Gernsbach 2011

Zwischenzeitlich (nach 30 Jahren) hatte ich einen Rumpf für einen Kollegen gebaut den dieser aber dann doch nicht wollte, und bei einer notwendigen Reparaturarbeit, wie ich das Modell so die Treppe hinauf in mein Bastelraum schleppte, kam mir die Erleuchtung: Die Takelage hatte ich im Laufe der Zeit mehrfach geändert und bin mit meiner letzten Version sehr zufrieden, also wird diese einfach auf den neuen Rumpf gesetzt.


[alt/neu] [Rumpf] [Ruder] [Beplanken] [Ständer] [Geschwür] [Hilfsantrieb]
[Elektrik] [Balkweger] [Deck einbauen] [Deck beplanken] [Adler] [Ankerwinde] [Topsegel]
../../button4.gif Der neue Rumpf -.-

b07ak.jpg 7a. Verdrängung mit einer Excel-Datei berechnet.
Und dieser Rumpf sollte bei der Gelegenheit nach heutigen Gesichtspunkten gestaltet werden. Nach einigem hin und her hab ich einen passenden Riß von einem amerikanischen Marketschooner (sharpshooter) - Fruchtjager (scharf geschnitten) gefunden. Dieser wurde eingescannt und dann mir dem Rechner solange bearbeitet bis er mir gefallen hat.
Der Einlauf war länger geworden und das Modell etwas breiter und flacher. Ich erhoffte mir dadurch eine vernünftiges Wellenbild - ohne große Bugwelle und dabei etwas mehr seitliche Stabilität.
Der Segler sollte nicht unbedingt der schnellste werden, dafür sind die Segel viel zu klein, aber zum gemütlichen Schippern übern See, auch bei etwas ruppigem Wasser und vor allem unangenehmen böigem Wind wie auf unserem Vereinsteich sollte es schon reichen.
7. vorderer Teil,
Bugbereich
Der Spantenriß vorderer und hinterer Teil wurde jeweils ca. 10 mal ausgedruckt, mit der Schere jeweils passend ausgeschnitten und dann möglichst materialsparend auf ein Sperrholzbrett aus Pappelholz, 8 mm stark aufgezeichnet. Mit der Stichsäge ausgesägt werden die Spanten ausgesägt. Auf dem Hellingbrett wurden die Spantabstände und die Mittellinie vorher aufgezeichnet und die Spanten mit Hilfe von Winkeln festgeschraubt. Hier ist Sorgfalt angebracht, aber mit Winkel, Wasserwaage und Metermaß ist das zu schaffen. b08k.jpg
8. hinterer Teil,
Heckbereich

Es ist ja hierbei zu sehen wie sich der neue Rumpf sich entwickelt, was die Sache spannend macht. Und - wie weit alle vorherigen Überlegungen stimmen. Drei Leisten, Kiel- und die zwei Decksleisten lassen das zukünftige Modellschiff immer deutlicher zu erkennen.

10. Spanten auf dem Hellingbrett
11. Decksleiste und Kielleiste eingepaßt
12. mit Abfallstückchen wird der Bugbereich aufgefüllt

Jetzt wird mit etwas dünner geschnittenen Leisten sorgfältig gestrakt. Dazu verwende ich nordische Fichte aus dem Baumarkt. Gehobelte, astfreie Ware mit wenig Jahresringen wird so gesägt daß die Jahresringe auf der flachen Seite der Leiste sind. Dadurch ist die Leiste über die flache Seite leicht zu biegen aber hochkant sehr steif (auf der Kielleiste gut zu erkennen, Bild oben rechts).

13. kleiner Hobel mit einem Füllstück
14. der Bug ist grob vorgearbeitet
15. allmählich wächst der Rumpf zu

Die Spanten werden reichlich mit wasserfestem Weißleim versehen und die Leisten, so gut es eben geht durchgehend mit kleinen Nägeln geheftet, so daß man sie nach dem Abbinden des Leims wieder bequem herausziehen kann. Es entstehen zwangsläufig freie Stellen zwischen den Leisten, mit einem kleinen Hobel werden Leisten seitlich abgehobelt und eingepaßt, mit viel Leim versehen und mit kleinen Schraubzwingen gehalten, wenn es mit dem Nageln nicht funktioniert.

16. dies waren die einzigen Stellen
die etwas aufgespachtelt
werden mußten
17. der Bug ist bei geschliffen
18. das Ruder wird in diese Nut eingelassen

Auf dem rechten Bild ist ein halbes Aluminiumrohr zu sehen in dem das Ruder liegt. Den Rumpf habe ich mehrfach mit verdünnten hellen Farbresten gestrichen (kein Spachtel). So kann man Unregelmäßigkeiten im Verlauf sehr gut erkennen die dann jeweils beigeschliffen werden.

Harzen

An dieser Stelle habe ich das ganze Schiff mit einer Lage Glasgewebe 80 g/m2 überzogen und mit Epoxydharz getränkt. Zum Aushärten habe ich mit drum herum gestellten Styroporplatten eine Art "Ofenröhre" gebaut und mit einem Heizlüfter konnte dann ein Objekttemperatur von wenigstens 60 °C erreicht werden. Das ganze überflüssige Harz lief ab, härtete aus und nur eine dünne Schicht blieb übrig. Letztere dient in erster Linie als Sperrschicht für Feuchtigkeit. Dabei ergibt sich ein ausgezeichneter Verbund, eine enorme Steifigkeit bei insgesamt geringem Gewicht.
Daß die untergelegten Zeitungen vom abtropfenden, dünnflüssig gewordenen Harz durchgetränkt und so mit dem Fußboden fest verklebt wurden war nicht wirkliche Absicht.

Vor dem Einbau des Ruders wurde noch schnell die angepaßte Kielleiste (gelagerte Buche) aufgeklebt und mit langen Schrauben gesichert. Diese läßt sich nur schwer überlaminieren und bei Grundberührungen würde das Laminat beschädigt und eingedrungenes Wasser kann nur sehr langsam verdunsten. Und wenn die Farbe schon mal weg ist: Gebrauchsspuren sind bei einem Fahrmodell eigentlich normal.
Und bevor die Beplankung aufgeklebt wird - alles noch mal mit verdünnter weißer Grundierfarbe gestrichen um so die letzten Macken zu erkennen und beseitigen.


[alt/neu] [Rumpf] [Ruder] [Beplanken] [Ständer] [Geschwür] [Hilfsantrieb]
[Elektrik] [Balkweger] [Deck einbauen] [Deck beplanken] [Adler] [Ankerwinde] [Topsegel]
../../button4.gif Ruder -.-

Das Ruder sollte keinen merklichen Abstand zum Rumpf haben damit es keinen unnötigen Strömungsabriß gibt. Ebenso ist das Ruder hinten breit und mit scharfen Kanten ausgeführt. Dadurch bildet sich schon bei Geradeausfahrt ein kleiner bleibender Wirbel direkt hinter dem Ruder der bei Ruderlage sofort auf die "Leeseite" wandert, sich dabei stark vergrößert, und so auch bei einem relativ kleinen Ruder und ohne unschöne Vergrößerung eine ausgezeichnete Ruderwirkung erzeugt.

19. das Ruder wird eingepaßt
20. bei Hart-Ruder sollten
keine großen "Durchschlüpfe" bleiben
21. Ruderkoker

Das untere Lager (Federbronze) laß ich gern etwas länger überstehen, denn es gibt ja auch mal ungewollte Rückwärtsfahrten. Diese Ruderanlage hat auch bei einem Langkieler insgesamt eine befriedigende Wirkung. Ist aber auch eine Pusselei, bis alles paßt und auch noch leicht läuft bei genügend Stabilität.

b22k.jpg b23k.jpg b24k.jpg
Bis hierhin hat der Rumpf ca. 450 Gramm gewogen, mitsamt den "Haltegriffen", ohne Ständer
bei einer Rumpflänge von 155 cm, und ca 18 kg Verdrängung.
Nach der Beplankung waren es dann etwa 750 Gramm.


[alt/neu] [Rumpf] [Ruder] [Beplanken] [Ständer] [Geschwür] [Hilfsantrieb]
[Elektrik] [Balkweger] [Deck einbauen] [Deck beplanken] [Adler] [Ankerwinde] [Topsegel]
../../button4.gif Beplanken -.-
b25k.jpg 25. Erste Musterbeplankung
Ich hatte noch von einem anderen Modell eine ganze Menge helles Ahorn übrig. Dies wurde zu Leisten ca. 7x1,2 mm Querschnitt und ca. 40 cm lang zugesägt. Das ergibt bei einem Maßstab etwa 9,40 Meter Länge, das sollte bei einem besseren Schiff schon mal vorkommen. Bei Schiffen im 19. Jahrhundert waren die Planken oftmals angefaßt, ein Springen der Linienführung war so kaum zu erkennen.
Die Nägel aus Kupfer mußten alle vorgebohrt werden.
Die Farbgebung entspricht natürlich nicht gerade einem nur Kartoffeln oder Kohle transportierenden Frachtsegler, aber der Skipper kann ja auch mal gute Zeiten erlebt haben.
b26k.jpg b27k.jpg b28k.jpg
"Musterbeplankung"
29. Bugbereich
30. das Unterwasserschiff wird
sowieso gefärbt
31. mit den Wunschfarben versehen

Der Rumpf wurde nicht bis zum Kiel beplankt, dazu gibt es mehrere Gründe...



[alt/neu] [Rumpf] [Ruder] [Beplanken] [Ständer] [Geschwür] [Hilfsantrieb]
[Elektrik] [Balkweger] [Deck einbauen] [Deck beplanken] [Adler] [Ankerwinde] [Topsegel]
../../button4.gif Modellständer -.-

Zum Aufstellen und Transportieren bedarf es eines Ständers, der kann natürlich nach den verschiedensten Gesichtspunkten ausgestaltet werden.
Bei meinem Modell kam es darauf an, bequem zu transportieren und sicher zu sein. So war er groß genug um auch bei etwas Wind im Freien nicht gleich umzufallen, und zum Transport war er gleichzeitig festgeschraubt.
Mit der gleichen Einrichtung wie das Zusatzgewicht. An beiden ist ein ca. 5 cm langer Dorn mit Innengewinde fest geschraubt. Im Modell ist ein langes Rohr eingeklebt das mindestens bis über die Wasserlinie reicht. Das Modell wird dann über den jeweiligen Dorn gesteckt und von innen festgeschraubt.
An dem Griff der langen Schraube kann das Modell dann ins Wasser gesetzt werden. Die Schraube selbst ist unten etwas angefast, damit sie sicher in den jeweiligen Dorn findet.
Das Ganze ist etwas zum Überlegen, Rechnen und vor allem Erfahrung sammeln, denn die ganze Anlage (mit Zusatzgewicht) ergibt eine korrekte Wasserlinie mit der Zugänglichkeit des Tragegriffes (Decksöffnung).

32. Ständer
33. Langschraube innen
34. Ständer montiert


[alt/neu] [Rumpf] [Ruder] [Beplanken] [Ständer] [Geschwür] [Hilfsantrieb]
[Elektrik] [Balkweger] [Deck einbauen] [Deck beplanken] [Adler] [Ankerwinde] [Topsegel]
../../button4.gif Zusatzgewicht (Geschwür) -.-

Darüber wurde bei den Minisailern schon ausgiebig diskutiert, ich halte mich dabei an die einfache, vor allem praktikable, modellgerechte und maßstäbliche Physik (meine Meinung).
Zuerst wurde aus einem Stahlband Stücke zurecht gesägt, zusammengeschweißt und dann ordentlich verschliffen. Geschweißt hat es mein Nachbar Roland. B., vielen Dank dafür.
Das Bleigeißen fand im Freien vor der Kellertüre statt, aus ehemaligen Auswuchtgewichten; in einem Edelstahltopf auf einem Campingkocher von unten und mit einer Gaspistole von oben ging es zur Sache. Foto: keines!
Dreimal wurde insgesamt in Schichten gegossen bis das Modell die richtige Wasserlinie hatte. Der Bleiakku hat sich dabei in seiner Lage im Modell als sehr beweglich erwiesen! Jedenfalls ist kein einziges weiteres Gramm als Trimmgewicht im Schiff zur Anwendung gekommen. Alles unten drunter, ca. 11 kg.

35. Gießform zerlegt
36. Gießform montiert
37. Zusatzgewicht montiert

[alt/neu] [Rumpf] [Ruder] [Beplanken] [Ständer] [Geschwür] [Hilfsantrieb]
[Elektrik] [Balkweger] [Deck einbauen] [Deck beplanken] [Adler] [Ankerwinde] [Topsegel]
../../button4.gif Hilfsantrieb -.-

Meinem möglichen Skipper und mir ist immer es auf die Nerven gegangen, wenn der Wind plötzlich weg war, um dann zuzusehen wie das Modell allmählich ins Schilf treibt. Den Hilfsantrieb hab ich wie bei einem möglichen Original zu Seite herausgeführt. Die hier abgebildete Schraube wird noch ersetzt. Für den Zweck vollkommen ausreichend. Der verwendete Glockenankermotor braucht etwa 70 mA Strom.

38. Ansicht außen
39. Motor mit Schiffswelle
40. mit freiliegender Welle


[alt/neu] [Rumpf] [Ruder] [Beplanken] [Ständer] [Geschwür] [Hilfsantrieb]
[Elektrik] [Balkweger] [Deck einbauen] [Deck beplanken] [Adler] [Ankerwinde] [Topsegel]
../../button4.gif Elektrik -.-

Die ganze Elektrik wollte ich möglichst an einer Stelle habe, die wichtigsten Teile leicht zugänglich, vor allem wassergeschützt.
Die Antenne verlege ich gerne in einem Kunststoff-Röhrchen, möglichst hoch, und so ausgedehnt wie es immer nur geht. Bei 40 MHz hatte ich so noch nie wirklich Probleme, auch wenn das Modell mal auf dem Teich nicht mehr so gut zu erkennen war, der Entfernung wegen.
Bei den Segelwindenantrieben habe ich einen Servoansteuerung von Conrad nach meinen Vorstellungen abgeändert. So habe ich der Totpunkt vergrößert, damit die Steuerung lange ruhig bleibt. Im Originalzustand war der Punkt allzu feinfühlig! Auch die Vollaussteuerung wurde angepaßt. Bei diesem "Mini-Fahrtreglern" liegt nämlich ein Schaltplan und Teileliste zum Selbstbau dabei. Ich wollte so ein feinfühliges Trimmen der Segel erreichen, ohne nervöses Gezucke.
Die Getriebemotoren der Segelwinden brauchen max. 70 mA Strom.
Zur Anlenkung des Ruders wurde ein kugelgelagertes Servo verwendet. Mit beidseitigen Gestängen ist (fast) alles Spiel heraus, eine Kröpfung in beiden wird bei Überlast wirksam, das Servo etwas geschützt (siehe Bild 43 unten).

41. Verlegung Antenne
42. Elektronik
43. Ausschnitt im Deck


[alt/neu] [Rumpf] [Ruder] [Beplanken] [Ständer] [Geschwür] [Hilfsantrieb]
[Elektrik] [Balkweger] [Deck einbauen] [Deck beplanken] [Adler] [Ankerwinde] [Topsegel]
../../button4.gif Balkweger / Decksbalken -.-

Vier zugesägte Leisten aus nordischer Fichte 0,7x5 mm Querschnitt ca. 35 cm lang wurden über eine Form gespannt und zusammen mit zwei etwas überstehenden Sperrholzleisten aus Buche 0.7 mm dick formverleimt. Dies ergibt eine sehr steife, stabile und vor allem leichte Konstruktion unter dem Deck, oberhalb der Wasserlinie.

b44k.jpg b45k.jpg b46k.jpg
Auf dem Bild in der Mitte kann man sehen wie die Spanten beim Einbau der Innereien schon mal leiden müssen
Zur Festigkeit des Rumpfes sind sie nur noch partiell notwendig
Ich streiche alle meine Modelle innen weiß mit Vorstreichfarbe, man sieht einfach alles besser.
Diese Farbe hält auch Feuchtigkeit nicht (Fäulnisbildung!).


[alt/neu] [Rumpf] [Ruder] [Beplanken] [Ständer] [Geschwür] [Hilfsantrieb]
[Elektrik] [Balkweger] [Deck einbauen] [Deck beplanken] [Adler] [Ankerwinde] [Topsegel]
../../button4.gif Deck einbauen -.-

Zuerst wird 1-mm-Buchensperrholz in mehreren Teilen eingepaßt, wobei die Lage der Decksbalken und vor allem spätere Aufbauten zu berücksichtigen sind. Dabei wird die spätere Zugänglichkeit zum Inneren festgelegt. So bekam die Elektronik einen extra großen Ausschnitt.
Die Abstützung für die Masten u.a. sollte an dieser Stelle eingebaut werden.
Die Rahmen für die Untergehäuse für Deckshäuschen müssen festgelegt werden.
Wenn dies nach reichlicher Überlegung alles festliegt und mehrfach angepaßt worden ist, werden die einzelnen Platten mit viel Kleber und Stecknadeln festgeklebt. Als Kleber verwende ich Kontaktkleber von UHU, denn dieser bleibt auch nach Jahren etwas elastisch. Das ganze System kann so etwas arbeiten und wird nicht durch Haarrisse irgendwann mal undicht. Hart werdende Kleber können schon mal später im Betrieb bei harten Stößen einfach aufbrechen. Undichte Stellen an dieser Stelle sind schwer zu finden, und dauernd Wasser im Schiff ist nicht mein Ding.

47. Befestigungspunkte
48. Einkleben
49. Deck Rohbau fertig


[alt/neu] [Rumpf] [Ruder] [Beplanken] [Ständer] [Geschwür] [Hilfsantrieb]
[Elektrik] [Balkweger] [Deck einbauen] [Deck beplanken] [Adler] [Ankerwinde] [Topsegel]
../../button4.gif Deck beplanken -.-

Als Wassergang habe ich Mahagoni recht flach zugesägt, und die Reelinstützen aus Buche gleich mit eingeklebt.
Zur Beplankung verwendete ich Linde weil sie schön feinmaßerig ist und schon lange bei mir herumlag (seit Wiebke sie vor Jahren wüst gefällt hatte). Leider war sie arg dunkel, vor allem als ich sie mit G4 eingelassen habe. Da war ich richtig erschrocken, aber das Modell sollte ja ein Fruchtschoner werden, und bei einem Arbeitsschiff kann man kein besonders helles Deck erwarten.
Mit etwas Abstand wurden die Leisten mit Kontaktkleber (UHU) aufgeklebt. Nachdem ich vorher die Länge auf max. 30 cm festgelegt hatte (Maßstab 1:24).
Der äußere Abschluß der letzten Planken sind eine elende Pusselei, bis die Nut für die Kalfaterung halbwegs gut aussieht.

b50k.jpg b51k.jpg b52k.jpg
Die Relingstützen stehen noch etwas über.

Das Deckshäuschen ist (noch) Baujahr 1982, wurde aber zwischenzeitlich generalüberholt, ein Neubau wäre schneller gewesen. In dieser "Rettungsboje" ist immer noch eine Garnrolle mit wenigsten 4 m Faden und Styropor als Auftriebskörper installiert. Der Kanal in Leidschendam hat auch heute noch diese Tiefe. Und für den Taucher war es einfacher, damit ein abgesoffenes Modell im trüben Wasser zu finden.

b54ak.jpg 54. Werkzeug zum Kalfatern
Als Kalfaterung hab ich mir diesmal die Methode mit dem Faden ausgewählt. Es war gar nicht so einfach einen dunklen starken Faden zu ergattern. Mit einer kleinen Vorrichtung hab ich diesen dann zwischen die Planken gestopft und zugeschnitten. Dann das Ganze mit Haftversiegelung G4 aufgefüllt, und möglichst glatt abgezogen, und schon ging der Ärger los. Nach einer reichlichen Trockenzeit (mit Wärme beschleunigt) und weiterem Abschleifen ist offensichtlich das Harz dabei warm und weich geworden und hat den Schleifstaub gleich mit eingelagert. Erst durch mühseligen Abziehen und nochmaligen vorsichtigen Auftrag mit verdünntem Harz, wurde die Kalfaterung wieder halbwegs dunkel. Man darf eben nur mit einem gewissen Betrachtungsabstand das Deck begutachten, bislang hat es noch keiner gemerkt, und bei einem Arbeitsschiff...
b54k.jpg b55k.jpg b56k.jpg b57k.jpg
Die "alte Decksausrüstung" dient hier der Selbstmotivation.
Die Reling ist helles Ahorn, aufgeklebt und genagelt (jeweils vorgebohrt).
Beim Versiegeln der Reling mit Klarlack (G4) stellte sich ein teilweises unschönes Relief im Faserverlauf heraus. Deshalb hab ich dies schweren Herzens mit sandfarbener Farbe überstrichen.
Um dann auch noch das Heck des Modelles mit einer Handreling zu versehen.
Die dabei entstandene Monkey-rail (Affen-Schiene) bietet sich als Sitzgelegenheit an.
b70k.jpg b71k.jpg


[alt/neu] [Rumpf] [Ruder] [Beplanken] [Ständer] [Geschwür] [Hilfsantrieb]
[Elektrik] [Balkweger] [Deck einbauen] [Deck beplanken] [Adler] [Ankerwinde] [Topsegel]
../../button4.gif Adler und Beschriftung -.-

Ich gebe es zu: Lange hab ich mich davor gedrückt. Etwas Schmuck verträgt aber jedes Modell.
Zuerst wurde das Internet nach einem passenden Adler durchsucht. Dieses Federvieh wurden dann am PC solange bearbeitet bis folgende Vorlage entstanden ist:

59. Arbeitsplatzequipment
60. in Arbeit

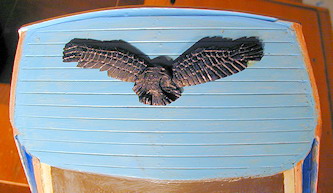

61. Da hängt er nun
62. Beschriftung
Letzeres hat sich als gar nicht so einfach herausgestellt. Fachgeschäfte für dokumentenechte Stifte gibt es so gut wie nicht mehr. Jetzt, zwei Jahre später, hab ich eine Lösung gefunden: "AMAZON", - mit wasserfeste Schreibstifte gesucht. Vier verschiedene Produkte auch gefunden, drei davon waren grün/okölogisch/modern auf Wasserbasis. Damit kann man Papier vielleicht einfärben ansonsten für meinen Zweck völlig ungeeignet. Allenfalls als Malkastenfarbe für Kinder. Einer blieb übrig: Lackmarker edding 751, ca. 1,0-2,0mm von FS Onlinehandel UG.

Eine wichtige und entscheidende Erkenntnis beim "Schnitzen mit dem Fräser" ist die erreichbare Drehzahl der eingesetzten Maschine. Es sollten mind. 25.000 U/min sein, denn darunter kann man zwar Löcher bohren aber der äußere Umfang des Fräsers erreicht dabei eine nur ungenügende Schnittgeschwindigkeit.
Bloßes Pi mal Daumen funktioniert hier nicht, es muß Pi mal Durchmesser mal Umdrehungen/Minute sein. Bei einem Durchmesser von 1,5 mm: 3,14x1,5x25.000 = 11.750 mm/min = 19,6 m/sek, und ca. 20-30 m/sek sollten es schon sein.
Dafür im Handel erhältliche Maschinen kosten so ab 700.- €.
Mein "Fräser": bei einer kleinen Bohrmaschine von Conrad mit einem brauchbaren (ruhig laufend) Gleitlager hab ich das Längsspiel mit einem Abstandsring herausgenommen, und um die nötige Drehzahl zu erreichen wird das arme Gerät statt mit vorgesehenen 12 Volt eben mit ca. 18 Volt betrieben. Spätestens nach einer halben Stunde wird Pause eingelegt, bis der arme Motor wieder abgekühlt hat.
Davor gingen mehrere kleine Motörchen schon mal in den Sammeleimer der Erfahrung.


[alt/neu] [Rumpf] [Ruder] [Beplanken] [Ständer] [Geschwür] [Hilfsantrieb]
[Elektrik] [Balkweger] [Deck einbauen] [Deck beplanken] [Adler] [Ankerwinde] [Topsegel]
../../button4.gif Ankerwinde -.-

Bei dieser versuchte ich mich an alte Vorlagen zu halten. Dabei wollte ich auf keinen Fall ein einfaches Zahnrad für den Antrieb verwenden. Dazu hab ich eine Schiebe gedreht und an Stelle der Zähne werden kleine Stifte eingesetzt und verklemmt. War ziemlich fusselig! Die Klinken für die Mechanik werde ich später mal realisieren. Auf dem Bild 64 sind die Scheiben noch ohne "Zähne".

63. Fundament
64. in Arbeit
65. "Zahnrad" bohren
66. Ankerwinde am Modell


[alt/neu] [Rumpf] [Ruder] [Beplanken] [Ständer] [Geschwür] [Hilfsantrieb]
[Elektrik] [Balkweger] [Deck einbauen] [Deck beplanken] [Adler] [Ankerwinde] [Topsegel]
../../button4.gif Topsegel In Arbeit... -.-
Da ich das "square riggen" nicht lassen kann wurde meine Marlene auch mit einem Topsegel ausgestattet. Dazu mußten teilweise andere Segel angepaßt werden.
Das Schonersegel wurde unten um ca. 5 cm verkürzt, so daß die Überlappung bei dichtgeholten Segel die Überlappung in Grenzen hielt.
Die obere Umölenkung von Fock und Innenklüver mußten nach unten versetzt werden, wobei die Fock etwas verkleinert wurde.
Der Außenklüver konne bleiben.
Die Ansteuerung efolgt mit den Vorsegeln zusammen über die obere Rah.
72. Topsegel (Werkstatt-Foto)

Endlich auf dem Wasser
b90k.jpg b91k.jpg b92k.jpg b93k.jpg
Erster Segeltag am 05.03.2013, Bilder von Bernd E.

mini-sail ahoi
Peter Schuster
